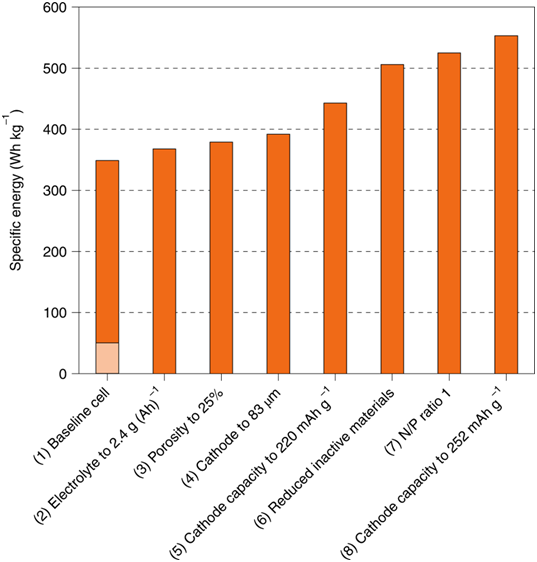

圖1：根據不同設計參數計算的電池能量密度。（1）以材料NMC622為基準，其具有196mAh/g比容量（在4.6V截止電壓下），35％正極孔隙率，22.0mg/cm2正極質量負載和70μm正極厚度。N/P比為2.6，電解液容量比為3.0g/(Ah)。基準電池中的淺陰影區域表示遠小于50Wh/kg 能量密度的扣式電池的情況（2）將電解液（電解液與容量比）的量減少到2.4g/(Ah)。（3）將正極孔隙率降低至25％，從而進一步將電解液量減少至2.1g/(Ah)。（4）將正極厚度增加到83μm并且將質量負載增加到26.0mg/cm2。（5）將正極容量增加到220mAh/g。（6）減少非活性材料（集流體，包裝）50％以上。（7）將N/P比降低至1。（8）使用容量遠高于250mAh/g的新正極材料。

           圖1中的第一個柱子表明，通過使用基準電池參數，可以獲得Li || LiNi0.6Mn0.2Co0.2O2（Li || NMC622）軟包電池的能量密度約為350Wh/kg。其中，關鍵參數如正極孔隙率（35％）和厚度（70μm）在當前鋰離子軟包電池制造中可以輕松實現。考慮到電解液與Li金屬負極固有相互作用所造成的消耗，電解液用量（以電解液與電池容量比值為單位進行表示）高于典型鋰離子電池中石墨負極所用的量，3.0g/(Ah)反映了350Wh/kg電池允許的最大電解液用量。通過減少電解液的量（圖1，第二個柱），降低孔隙率（圖1，第三個柱）和增加正極厚度（圖1，第四個柱），可以進一步提高電池能量密度。然而，電解液用量大幅降低可能導致循環壽命顯著衰減，除非發現有效措施以減少不必要的副反應。此外，可預期的現有電極制造技術可將正極限制到~25％的孔隙率和小于100μm的電極厚度。

          如果能量密度要實現超過400Wh/kg，則正極材料需要具有~220mAh/g的穩定比容量（圖1，第五個柱）。通過顯著降低非活性材料含量（Cu，Al，隔膜和包裝）（圖1，第六個柱）和Li量，可以進一步提高能量密度（圖1，第七個柱）。在此，非活性材料的影響不是討論的主要焦點。Li量，受負/正電極面積容量比（N/P比）影響，這一關鍵參數受到當今可靠Li箔（~50μm厚）技術發展的限制。顯然，進一步降低N/P比是非常必要的。最后，如果將來可以開發出比容量大于250mAh/g的新正極材料，則可以獲得超過500Wh/kg的能量密度（圖1，第八個柱）。

二、長循環高能電池的關鍵影響因素

        我們平時研究Li金屬電極時使用了成倍過量的鋰金屬和電解液，所得大多數研究結果中不能被放大應用到實際的軟包電池中。對于以往研究的大多數可充放電扣式電池，其能量密度遠小于50Wh/kg。如圖2所示，關鍵電池參數，包括正極負載，電解液量和Li金屬量（厚度）都對電池循環性能有重要影響。除了其他非活性材料（如隔膜，集流體和包裝材料）外，還必須仔細選擇這些參數，以獲得長循環高能實用電池。

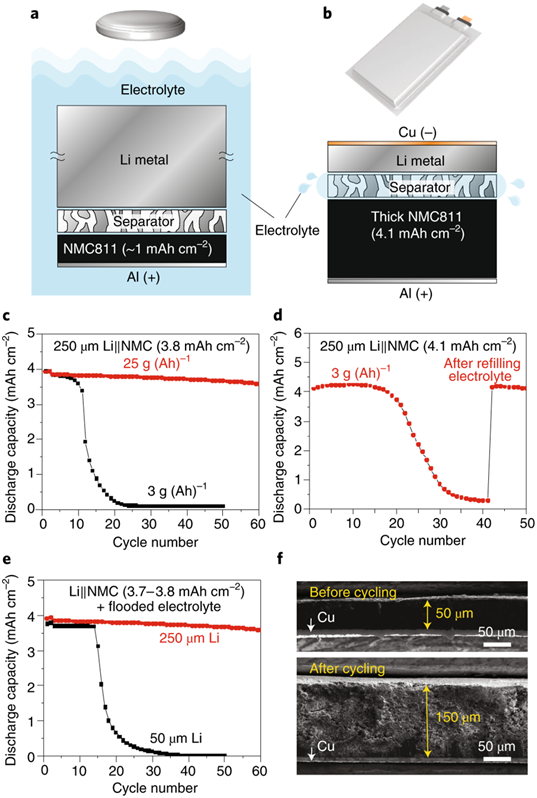

       圖2：電池參數和電池壽命與Li負極形態之間的關系。a，實驗室扣式電池經常使用成倍過量的Li和電解液。b，具有多層堆疊電極的高能軟包電池。c-e，具有不同電解液用量的Li || NMC電池的循環性能，在原始貧電解液被消耗之后補充電解液，電池的循環性能；不同厚度Li金屬的Li || NMC電池的循環性能。紅色線代表軟包電池，黑色線代表扣式電池。f，循環后，Li金屬負極的厚度變化，開始采用的是厚度為50微米的Li。用于c-e的扣式電池在C/10倍率下循環2次進行化成，然后在2.7-4.4V的電壓范圍內以C/3倍率循環進行充放電循環。

2.1電解液用量

        對于能量密度超過300Wh/kg的軟包電池，電解液用量為3g/(Ah)。然而，在大多數先前以CR2032扣式電池為研究系統的長壽命Li金屬電池的報道中，電解液量處于成倍過量狀態（75μl或更多）。假設這些扣式電池的正極負載為1mAh/cm2（電極面積1.3 cm2），則75μl電解液轉化為電解液/容量比為~70g/(Ah)，比實際軟包電池的電解液用量高23倍。圖2c顯示了將電解液用量從25降低至3g/(Ah)后，扣式電池壽命大幅縮短僅只有~10個循環。

2.2 Li用量

        除電解液量外，Li的量也起著關鍵作用。對于厚的Li箔，主要的失效原因是來自固態電解質中間相（SEI）形成反應的電解液消耗。在這樣的條件下，可以通過補充電解液來恢復電池容量（圖2d）。通常用于實驗室測試的Li負極非常厚（250μm或更大），這是達到300Wh/kg所需Li負極（50μm）厚度的五倍。圖2e表明即使具有豐富的電解液，當Li箔厚度限制為50μm時，電池壽命也會大幅衰減到<20個循環。這些結果清楚地表明，電池性能的早期快速衰減是由電解液和Li消耗造成的，而不是枝晶形成。這一結論可通過長循環后Li箔的掃描電子顯微鏡圖像得到證實，圖2f顯示出整個鋰金屬電極厚度大幅增加，形成了多孔和苔蘚Li結構。僅幾十個循環后，50μm Li箔的厚度就增加了三倍，這表明整個Li負極可能都參與了電化學和化學反應。

2.3 正極負載

        正極負載低（1mAh/cm2或更低）的情況下，Li會非常“淺”地進行剝離/沉積，這種人為導致的長循環壽命結果，也很難被應用到實際的高能量密度電池中。
